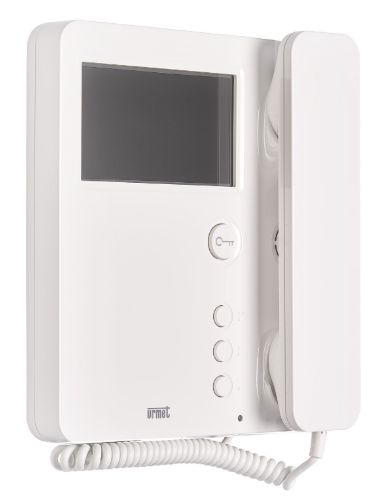

De Miro 1750/2 is een kleurenmonitor met hoorn voor het 2Voice-systeem. Dit binnentoestel wordt gebruikt voor oproepen, spraakverbinding, videoweergave en bediening van de deuropener. Dit artikel is relevant voor montage, aansluiting en basisconfiguratie.
Snel naar
Uitleg / context
De Miro 1750/2 is een binnentoestel met:
- 4,3 inch kleurendisplay
- Hoorn voor spreek-/luisterverbinding
- Deuropenertoets
- Drie functietoetsen
- LED-indicatie
- OSD-menu voor beeldinstellingen
Het toestel wordt toegepast als binnenpost in een 2Voice video-intercominstallatie.
Montage
Advies montagehoogte:
- Standaard: circa 1,50 m
- Toegankelijke montage: 1,10 tot 1,30 m
Toegankelijke toepassing: montage voor situaties waarin het toestel goed bereikbaar en bedienbaar moet zijn voor gebruikers met beperkte reikwijdte of mobiliteit.
Werkwijze
- Bevestig de wandplaat.
- Plaats eventueel de doorlusdatapter.
- Stel de dipswitches in.
- Sluit de bedrading aan.
- Hang de monitor op de wandplaat.
- Borg het toestel met de bevestigingsschroeven.
Aansluitingen
- LINE IN: ingang 2Voice-bus
- LINE OUT: uitgang 2Voice-bus (alleen beschikbaar met doorlusadapter)
- CP: etageoproep / verdiepingbel
- S+ / S-: aansluiting voor aanvullende zoemer / oproepherhaling
Voor doorlussen van meerdere toestellen is een doorlusadapter, artikelnummer 1750/50, nodig.
Adressering
De adressering gebeurt via dipswitches.
SW1
- Dip 2 t/m 8: usercode (appartement-ID) volgens het adresplan
SW2
- Dip 1 t/m 2: nummer van de binnenpost binnen hetzelfde appartement
- 00 = Master = Default
- 01 = Slave 1
- 10 = Slave 2
- 11 = Slave 3
Voor een werkende installatie moeten beide correct zijn ingesteld.
Inbedrijfstelling
Volg deze volgorde:
- Monteer de wandplaat.
- Stel de usercode (appartement-ID) in via SW1 (dip 2 t/m 8), volgens het adresplan.
- Stel het toestelnummer in via SW2 (dip 1 t/m 2), Default = Master.
- Sluit de 2Voice-bus aan op LINE IN en eventueel op LINE OUT.
- Sluit indien nodig CP en/of S+ / S- aan.
- Plaats het toestel op de wandplaat en zet vast.
LED-indicatie
- Groen: inkomende oproep
- Geel langzaam knipperend: programmeerstand actief
- Groen knipperend: automatische deuropener actief
- Rood vast of knipperend: deurstatus op hoofd- of secundair oproeppaneel
Instellingen / configuratie
Verdere configuratie is mogelijk voor:
- Intercomoproep 1, 2 en 3
- Speciale functies 7 en 8
- Automatische deuropener in-/uitschakelen
- Beltoonselectie voor oproep en etageoproep
- Volumeregeling oproep
- Reset naar fabrieksinstellingen
- Systeemafhankelijke programmering van intercom en functies
De exacte configuratie staat in de product- of systeemhandleiding.
Technische specificaties
- Systeem: Urmet 2Voice
- Voedingsspanning: 36 tot 48 V
- Stroomverbruik standby: < 3 mA
- Stroomverbruik in bedrijf: < 100 mA
- Uitgang S+ / S-: 25 mA bij 24 V
- Display: 4,3 inch TFT-LCD
- Resolutie: 480 × 272 pixels
- Bedrijfstemperatuur: -5 °C tot +50 °C
- Afmetingen: 173 × 215 × 53 mm
