De inbouwmaten van Sinthesi S2 en Alpha entreepanelen (buitenposten) zijn afhankelijk van het aantal modules en de gebruikte inbouwdoos. In dit artikel vind je de beschikbare inbouwdozen, de bijbehorende afmetingen en enkele belangrijke montagepunten.

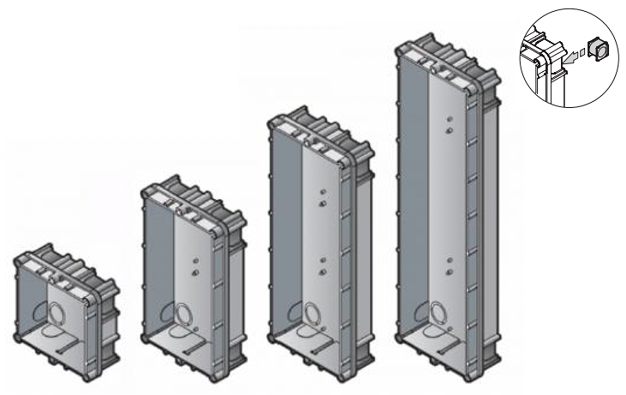

Inbouwdozen voor Sinthesi S2 en Alpha
Voor Sinthesi S2 en Alpha worden de volgende inbouwdozen gebruikt:
- 1145/51 – Inbouwdoos voor 1 module
- 1145/52 – Inbouwdoos voor 2 modules
- 1145/53 – Inbouwdoos voor 3 modules
- 1145/54 – Inbouwdoos voor 4 modules
Inbouwmaten per inbouwdoos (hxbxd)
De tabel hieronder toont de belangrijkste afmetingen: voorzijde, inbouwmaat in de muur, sparingsmaat voor een postkast of zuil en afstand schroefgaten.
|
Artikel- nummer |
Voorzijde (mm) |
Inbouwmaat muur (mm) |
Sparingsmaat (inbouwmaat) postkast/zuil (mm) |
Afstand schroefgaten |
| 1 × 1145/51 | 119 x 125 x 12,5 | 114 x 118 x 45 | 96 x 100 | 104 |
| 1x 1145/52 | 209 x 125 x 12,5 | 204 x 118 x 45 | 186 x 100 | 194 |
| 1x 1145/53 | 299 x 125 x 12,5 | 294 x 118 x 45 | 276 x 100 | 284 |
| 1x 1145/54 | 389 x 125 x 12,5 | 384 x 118 x 45 | 366 x 100 | 374 |
| 2x 1145/52 | 209 x 254 x 12,5 | 204 x 247 x 45 | - | - |
| 2x 1145/53 | 299 x 254 x 12,5 | 294 x 247 x 45 | - | - |
| 2x 1145/54 | 389 x 254 x 12,5 | 384 x 247 x 45 | - | - |
| 3x 1145/53 | 299 x 383 x 12,5 | 294 x 376 x 45 | - | - |
Belangrijk om te weten
- De afstand tussen sparingen voor twee inbouwdozen naast elkaar in een postkast of zuil is 26 mm.
- Vanaf de 2-voudige inbouwdoos worden 2 afstandsstukken van 26 mm meegeleverd om de inbouwdozen op de juiste afstand te kunnen plaatsen.
- De advieshoogte van de bovenzijde van de inbouwdoos met camera is 155 – 160 cm vanaf de vloer.
- Sinthesi S2 kan horizontaal of verticaal geplaatst worden.
- Alpha kan alleen verticaal geplaatst worden.
