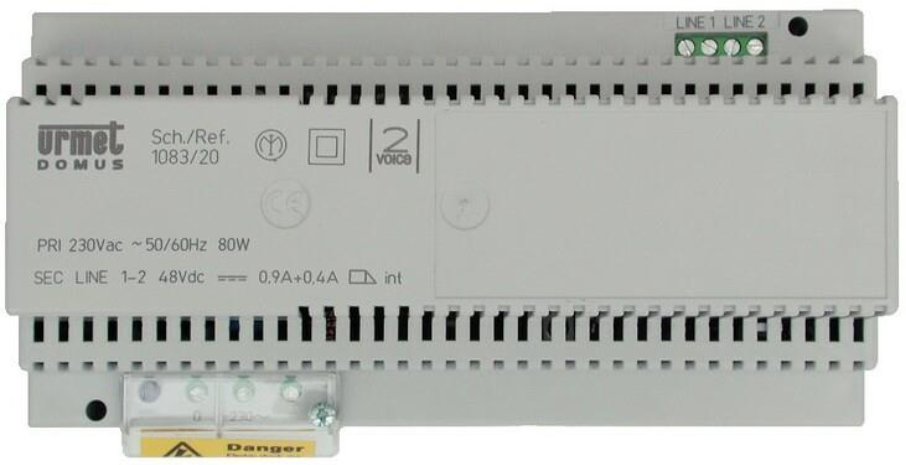

De Urmet 1083/20A is de systeemvoeding voor een 2Voice-installatie. Deze voeding levert de busspanning voor het systeem en voedt de aangesloten componenten. Dit artikel is relevant bij montage, aansluiting en controle van de voeding(en). Volg altijd het meegeleverde aanlsuitschema.
Snel naar
Uitleg / context
De 2Voice-bus werkt met 2 niet-gepolariseerde aders. De voeding levert de busspanning voor het volledige systeem (bijv. entreepaneel, kolominterface en binnentoestellen).
De exacte verdeling van de voeding(en) hangt af van de systeemopbouw en het aansluitschema.
Montage
Monteer de voeding(en) op DIN-rail in de elektrische kast of verdeelinrichting.
- Breedte: 10 DIN-modules
- Zorg voor voldoende ventilatieruimte rondom de voeding
Praktische tips
- Houd ventilatieopeningen vrij.
- Monteer de voeding op een goed bereikbare plaats.
- Leg 2Voice bekabeling niet langs 230 V-leidingen om storingen te beperken.
- Niet installeren in een omgeving met vocht, druipwater of spatwater zonder geschikte behuizing.
Aansluitingen
Primair (netspanning)
- 110–230 VAC netaansluiting
Secundair (2Voice-bus)
- LINE1 / LINE2: uitgang naar de 2Voice-bus
- Bus is niet gepolariseerd
Vanaf de voeding(en) wordt de 2Voice-lijn doorgezet naar:
- Entreepaneel
- Kolominterface
- Overige systeemcomponenten
Altijd volgens het aansluitschema van de installatie.
Instellingen / configuratie
De 1083/20A heeft geen instelbare parameters of adressering.
Inbedrijfstelling en controle
Voer dit uit nadat:
- Bekabeling is aangesloten
- Lijnafsluitingen correct zijn ingesteld
- Componenten zijn geconfigureerd
Werkwijze
- Schakel de voeding in.
-
Meet de spanning op LINE1 / LINE2.
Verwachte waarde: 44–48 Vdc
-
Controleer op andere systeemcomponenten of busspanning aanwezig is.
Richtwaarde in het systeem: 38–48 Vdc
Technische specificaties
- Voedingsspanning: 110–230 Vac ±10%, 50/60 Hz
- Vermogen: 80 W
- Uitgang: 48 Vdc (LINE1/LINE2, met elektronische overstroombeveiliging)
- Bedrijfstemperatuur: -10 °C tot +45 °C
- Afmetingen: 180 × 80 × 90 mm
- Breedte: 10 DIN-modules
