Inleiding

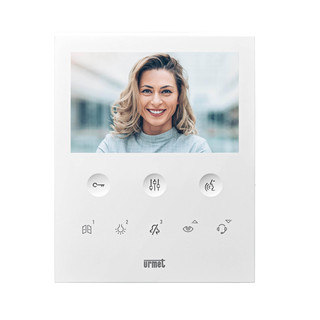

De Urmet 1760/6 is een VOG5 monitor voor het 2Voice-systeem. Het toestel ondersteunt adressering via SW1 en SW2 en kan als Master of Slave functioneren. Dit artikel is bedoeld voor installateurs die het toestel monteren, aansluiten en configureren binnen een 2Voice-installatie.
Snel naar
- Uitleg / context
- Montage
- Aansluitingen
- Adressering
- Inbedrijfstelling
- Instellingen / configuratie
- Veelgemaakte fouten / aandachtspunten
-
Technische specificaties
Uitleg / context
- Monitor voor Urmet 2Voice.
- Adressering via SW1 en SW2.
- Ondersteunt één Master en maximaal drie Slaves.
- Ondersteunt een etagebel via CP.
- Ondersteunt een extra bel of oproepherhaling via S+ / S-.
- Voor het doorlussen van meerdere toestellen is een 1750/50 doorlusadapter nodig.
Montage
Montagehoogte
- Advieshoogte: circa 1,50 m.
- Bij rolstoelgebruik: circa 1,10–1,30 m.
Werkwijze
- Zet de montageplaat vast.
- Sluit de bedrading aan.
- Stel de dip-switches in.
- Stel de jumpers in.
- Klik het toestel op de montageplaat.
- Verwijder de beschermfolie.
- Schakel de voeding in.
Aansluitingen

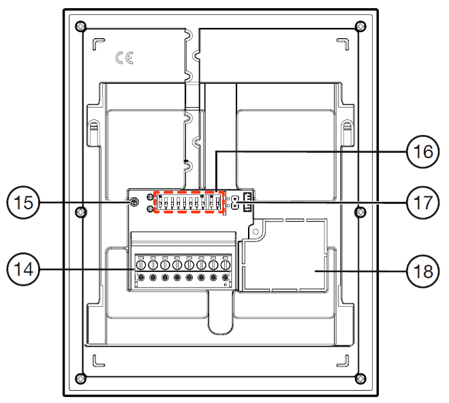

Klemmenstrook (14)
- LINE IN – 2Voice BUS-ingang.
- LINE OUT – Gebruik 1750/50.
- CP – Etagebel of oproep aan verdieping.
- S+ / S- – Extra bel of oproepherhaling.
Uitgang S+ / S-: 25 mA bij 24 V.
Doorlusadapter 1750/50 (18)
- Verwijder het klepje aan de achterzijde.
- Plaats de doorlusadapter 1750/50.
- Volg de handleiding van 1750/50 voor de doorlus-aansluiting.
Let op: voor het doorlussen van meerdere toestellen is een 1750/50 doorlusadapter nodig.
Adressering
Dipswitch-instelling
De adressering gebeurt via SW1 en SW2. Stel deze in vóór ingebruikname.
SW1
- SW1.1 OFF = handsfree aan.
- SW1.1 ON = push-to-talk.
- Gebruik SW1.2 t/m SW1.8 voor de Usercode.
- Instelbereik Usercode: 0 t/m 126.
SW2
Gebruik SW2 om het toestel als Master of Slave in te stellen.
- 00 = Master (default)
- 01 = Slave 1
- 10 = Slave 2
- 11 = Slave 3
Jumpers
Lijnafsluiting
Voor de 1760/6 is het niet nodig om de lijnafsluiting per toestel in te stellen.
Het toestel is standaard voorzien van een lijnafsluiting. Door gebruik van een 1750/50 doorlusadapter kan het signaal worden doorgelust naar een volgend toestel.
Inbedrijfstelling
- Controleer de montage van de montageplaat.
- Controleer de aansluiting van LINE IN.
- Controleer eventuele aansluitingen op CP en S+ / S-.
- Plaats een 1750/50 doorlusadapter indien doorlussen nodig is.
- Stel SW1 en SW2 in volgens het adresplan.
- Klik het toestel op de montageplaat.
- Verwijder de beschermfolie.
- Schakel de voeding in.
Instellingen / configuratie
Handsfree of push-to-talk
Gebruik SW1.1 om de gespreksmodus te kiezen.
- OFF = handsfree aan.
- ON = push-to-talk.
Usercode
Gebruik SW1.2 t/m SW1.8 om de Usercode in te stellen.
Instelbereik: 0 t/m 126.
Master of Slave
Gebruik SW2 om het toestel als Master of Slave te configureren.
- Master: 00
- Slave 1: 01
- Slave 2: 10
- Slave 3: 11
Overige instellingen
Voor de onderstaande instellingen raadpleeg je de officiële Urmet producthandleidingen:
- Gesture / IR-sensor
- Intercomtoetsen programmeren
- Beltoon wijzigen
- OSD-instellingen: helderheid / contrast / kleur
- Extra bel op S+ / S-
- Etagebel op CP
Controleer de exacte instellingen in de officiële handleiding.
Veelgemaakte fouten / aandachtspunten
- SW1 dip 1 verkeerd instellen.
- SW2 niet instellen volgens het adresplan.
- Appartementadres op SW1 dip 2 t/m 8 niet afstemmen op de systeemadressering.
- Een IN-OUT aansluiting maken zonder 1750/50 doorlusadapter.
Technische specificaties
- Systeem: Urmet 2Voice
- Voedingsspanning: 36–48 V
- Stroomverbruik standby: < 3 mA
- Stroomverbruik in bedrijf: < 160 mA
- Uitgang S+ / S-: 25 mA bij 24 VDC
- Display: 5" TFT-LCD
- Resolutie: 800 × 400 pixels
- Bedrijfstemperatuur: -5 °C tot +50 °C
- Afmetingen: 160 × 130 × 26 mm
- Max. parallel binnen één appartement: 4 binnenposten (master + slaves 1 t/m 3)
