2Voice - Alpha audio/videomodule (1083/48): montage, aansluitingen en configuratie

De Urmet 1083/48 is de audio/video module van het Alpha entreepaneel binnen het 2Voice-systeem. Dit artikel gebruik je bij de montage, aansluitingen, adressering en configuratie van de Alpha module via wifi.

Snel naar

• Controleer vooraf
• Montage
• Aansluitingen
• Adressering
• Inbedrijfstelling
• Instellingen/configuratie
• Veelgemaakte fouten/aandachtspunten
• Technische specificaties


Controleer vooraf

Controleer het volgende voordat je begint met montage of configuratie:

• Type installatie: hoofdpost of secundaire post.
• Aantal oproeptoetsen en benodigde Alpha uitbreidingsmodules.
• Adresplan van de 2Voice-installatie.
• Aansluiting van de deuropener en eventuele poortsturing.
• Of een PA-drukknop gewenst is.
• Of een deurstatussensor gebruikt wordt.


Montage

Montagehoogte

• Standaard: circa 1,60 m
• Bij rolstoelgebruik: circa 0,75- 1,30 m

Alpha inbouw

1. Klik de modules in het frame.
2. Kantel het frame open voor bekabeling.
3. Verbind de modules onderling met de meegeleverde flatcables.
4. Sluit op de laatste module de OUT-connector af met de meegeleverde afdekkap.
5. Sluit het frame en monteer de frontdelen.

Alpha opbouw

1. Monteer de opbouwbehuizing.
2. Plaats het moduleframe.
3. Monteer en bekabel de modules.
4. Sluit af zoals bij Alpha inbouw (stappen 3 - 5 hierboven).


Aansluitingen

Let op: SE2 wordt niet gelijktijdig geactiveerd met SE+/SE- door op de deuropenerknop (sleutelknop) van de binnentoestellen te drukken. Raadpleeg de betreffende gebruiksaanwijzing van het binnentoestel om te bepalen welke knop hiervoor ingedrukt dient te worden. Gebruik SE2 uitsluitend als stuurcontact, sluit geen directe vermogenslasten op SE2 aan.


Adressering

De module 1083/48 heeft geen dipswitches voor adressering. Adressering vindt plaats via wifi-configuratie (zie Inbedrijfstelling).

Adresparameters:

• Type buitenpost: hoofdpost of secundaire post.
• Adres hoofdpost (primair): ID 0 t/m 3. Elke hoofdpost krijgt een uniek ID.
• Kolomadres secundaire buitenpost: ID 0 t/m 31, overeenkomend met de bijbehorende kolominterface.
• Adres secundaire buitenpost: ID 0 of 1 binnen dezelfde kolom.

Let op: geef nooit twee hoofdposten hetzelfde ID.


Inbedrijfstelling

1. Monteer en bekabel het entreepaneel (zie Montage).

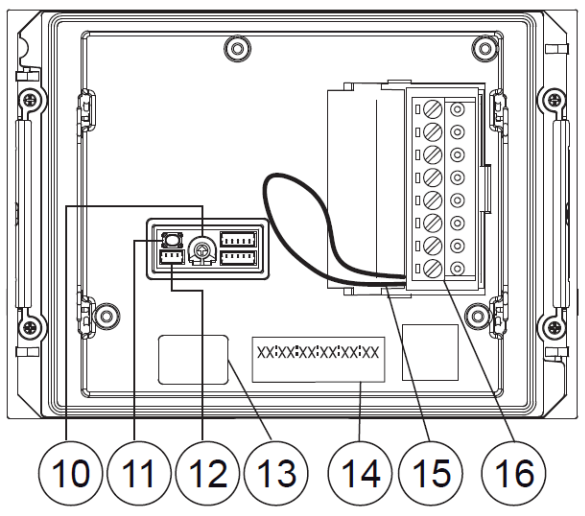

2. Druk de PROGRAM toets (11) langer dan 5 seconden in.
3. Wacht op een beep en knipperende leds.
4. Verbind je apparaat met het wifi-netwerk van het toestel:
   • URMET_1083_48_XXXXXXXXXXXX
   • URMET_1083_38_XXXXXXXXXXXX
   • URMET_1083_39_XXXXXXXXXXXX

5. Open een webbrowser en ga naar 192.168.4.1
   Of scan deze QR-code:



6. Stel minimaal de basisparameters in (zie Basisparameters).
7. Ga naar Transfer/Overdragen en verstuur de configuratie naar het toestel.
8. Sluit de browser nadat de configuratie is verzonden. Het toestel herstart.

Let op: slechts één apparaat tegelijk kan verbinding maken met het wifi access point. Het access point schakelt na circa 10 minuten inactiviteit uit.

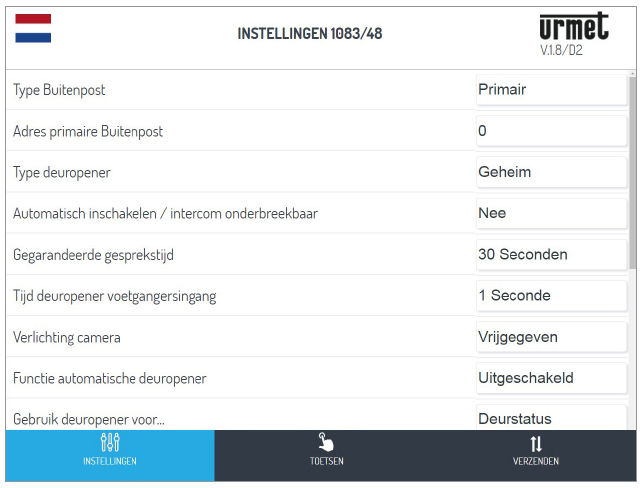

Instellingen/configuratie

Basisparameters

Dit zijn de minimaal in te stellen parameters bij inbedrijfstelling:

• Taal: Nederlands
• Type buitenpost: primair of secundair
• ID hoofdbuitenpost: 0 t/m 3; kies 0 bij één buitenpost
• ID secundaire buitenpost: 0 of 1; kies 0 bij één buitenpost
• ID kolomadres: 0 t/m 31; adres van de bijbehorende kolominterface
• Intercom onderbreekbaar: Ja (advies)
• Deurstuurtijd voetgangersingang: 1 s (relais/deurautomaat) of 10 s (sluitplaat)
• Beltoon bezig: inschakelen
• Aantal vrijgegeven toetsen: geen, één of beide belknoppen

Overige instellingen

Type buitenpost

• Primair: stel in bij de hoofdingang. Alle gebruikers in het systeem zijn oproepbaar.
• Secundair: stel in bij een sub-entree of stijgleiding. Alleen gebruikers van de bijbehorende kolom zijn oproepbaar.

Adres buitenpost

• Primaire buitenpost: gebruik adres 0 bij één buitenpost. Gebruik adressen 0 t/m 3 bij meerdere hoofdposten. Geen twee hoofdposten mogen hetzelfde ID hebben.
• Secundaire buitenpost: gebruik adres 0 of 1 binnen dezelfde kolom. Stel het kolomadres gelijk aan de bijbehorende kolominterface (0 t/m 31).

Type deuropener

• Geheim (standaard): bewoner opent de deur alleen tijdens een oproep via de deuropenerknop op het binnentoestel.
• Vrij: bewoner kan de deur te allen tijde openen via de deuropenerknop op het binnentoestel. Bij gebruik van meerdere entreepanelen altijd "geheim" instellen.

Intercom onderbreekbaar

Bepaalt of een actieve zelfoproep wordt verbroken bij een oproep vanaf de buitenpost.

• Ja (advies): zelfoproep wordt onderbroken bij een oproep vanaf de buitenpost.
• Nee (standaard): zelfoproep wordt niet onderbroken.

Let op: stel deze instelling op alle buitenposten gelijk in.

Gegarandeerde gesprekstijd

Bepaalt hoe lang een aangenomen gesprek minimaal gereserveerd blijft nadat het binnentoestel opneemt.

• Keuze: 1, 10, 20, 30 (standaard), 40, 50, 60, 70 seconden.

Let op: stel deze instelling op alle buitenposten gelijk in.

Deurstuurtijd voetgangersingang

Bepaalt hoe lang het deurslot of relais bekrachtigd blijft nadat de bewoner op de deuropener drukt.

• 1 s: bij relaisaansturing of deurautomaat.
• 10 s of 20 s: bij sluitplaat.
• Overige keuzes: 30, 40, 50, 60, 70, 80, 90 seconden.

Verlichting camera

• Ingeschakeld (standaard): LED-verlichting gaat aan bij oproep of beeldverbinding. Gebruik bij weinig externe verlichting.
• Uitgeschakeld: gebruik bij voldoende externe verlichting.

Automatische deuropener

Opent de deur automatisch zodra er vanaf de buitenpost gebeld wordt.

• Uitgeschakeld (standaard)
• Ingeschakeld

Let op: deze functie moet ook op het binnentoestel ingeschakeld zijn om te werken.

Gebruik deursensor

Let op: gebruik deze functie niet. Laat de parameter op Deurstatus staan.

Beltoon bezig

Bepaalt of de buitenpost een akoestisch signaal geeft tijdens een oproep naar de woning.

• Uitgeschakeld (standaard)
• Ingeschakeld (advies)

Schemersensor

Schakelt de naamplaatverlichting en toetsverlichting automatisch in bij weinig licht.

• Uitgeschakeld (standaard): verlichting blijft altijd aan.
• Ingeschakeld: verlichting gaat automatisch aan bij schemering.

Toets voor inkomhal

Stelt in of er een lokale drukknop aan de binnenzijde van de entree is aangesloten op de PA-aansluitingen.

• Ingeschakeld (standaard): exit-knop aan binnenzijde aanwezig.
• Uitgeschakeld: geen knop aangesloten.

Werkwijze van de camera

Laat deze instelling op PAL (standaard) staan.

Aantal externe camera's

Stel in hoeveel extra losse camera's zijn aangesloten naast de ingebouwde camera van de 1083/48.

• 0 (standaard) t/m 4.

Geavanceerde configuratie oproeptoetsen

• Uitgeschakeld (standaard): toetsen worden automatisch toegewezen in volgorde (toets 1 = kolom 0 / appartement 0, toets 2 = kolom 0 / appartement 1, etc.).
• Ingeschakeld: gebruik dit alleen als je per toets handmatig een afwijkende instelling nodig hebt. Bijvoorbeeld: een toets naar een ander woningnummer, een andere kolominterface, een centrale, een speciale functie, of een bewust niet-toegewezen toets.

Aantal vrijgegeven toetsen

Stelt in hoeveel fysieke belknoppen op de 1083/48 actief mogen zijn.

• GEEN: geen belknoppen op de module (i.c.m. 1168/140).
• EEN: één belknop op de module (i.c.m. 1168/141).
• BEIDE (standaard): beide belknoppen actief (i.c.m. 1168/142).

Configuratie uitbreidingsmodules

Bij gebruik van meerdere modules stel je elke module afzonderlijk in. Beschikbare uitbreidingsmodules:

• 1168/4: module voor 4 beldrukkers.
• 1168/8: module voor 8 beldrukkers.
• 1168/17: module voor 8 externe beldrukkers.
• 1168/1: digitaal naamregister.

De handleiding van elke module vind je op de productpagina onder het tabblad Bijlagen.


Veelgemaakte fouten/aandachtspunten

• 1083/48 verwarren met 1083/39: de 1083/48 heeft geen CCTV-ingang.
• SE2 gebruiken voor directe belasting: SE2 is uitsluitend een stuurcontact, niet geschikt voor directe vermogenslasten.
• Twee hoofdposten hetzelfde ID geven: elk primair adres (0 t/m 3) mag maar één keer voorkomen.
• Kolomadres secundaire buitenpost niet gelijk zetten aan de kolominterface: het kolomadres moet overeenkomen met de bijbehorende kolominterface.
• Configuratie niet verzenden na wijzigen: na het instellen altijd via Transfer / Overdragen de configuratie naar het toestel sturen. Zonder deze stap worden de instellingen niet opgeslagen.
• OUT-connector van de laatste Alpha module niet afdekken: sluit de OUT-connector altijd af met de meegeleverde afdekkap.
• Spraakmeldingen verwachten zonder module 1168/48: spraakmeldingen werken alleen met de ILA/spraaksynthesemodule (1168/48) aangesloten op de ILA-aansluiting.


Technische specificaties

• Systeem: Urmet 2Voice
• Voedingsspanning: 36–48 V
• Verbruik bij 48 Vdc: max. 45 mA
• Stand-by verbruik: < 10 mA
• SE+ / SE- maximale stroom: 5 A bij 30 Vdc
• SE2 maximale belasting: 1 A bij 30 Vdc
• SE2 stuurtijd: gedurende 1 seconde, niet instelbaar
• Wifi frequentieband: 2400–2483,5 MHz
• Maximaal zendvermogen: 20 dBm
• Alpha paneelclassificatie: IK08 / IP66
