Inleiding

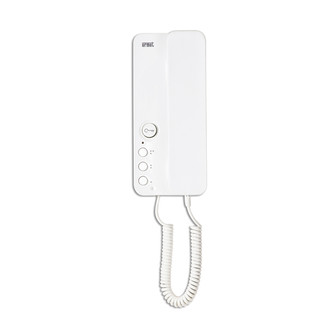

De Urmet 1183/5 is een Miro audio binnentoestel met hoorn voor het 2Voice-systeem. Het toestel ondersteunt adressering via SW1 en SW2 en kan als Master of Slave functioneren. Dit artikel is bedoeld voor installateurs die het toestel monteren, aansluiten en configureren binnen een 2Voice-installatie.
Snel naar
- Uitleg / context
- Montage
- Aansluitingen
- Adressering
- Jumpers
- Inbedrijfstelling
- Instellingen / configuratie
- Veelgemaakte fouten / aandachtspunten
-
Technische specificaties
Uitleg / context
- Audio binnentoestel met hoorn voor Urmet 2Voice.
- Adressering via SW1 en SW2.
- Ondersteunt één Master en maximaal drie Slaves.
- Voorzien van aansluiting voor etagebel.
-
Voorzien van aansluiting voor extra bel of oproepherhaling.

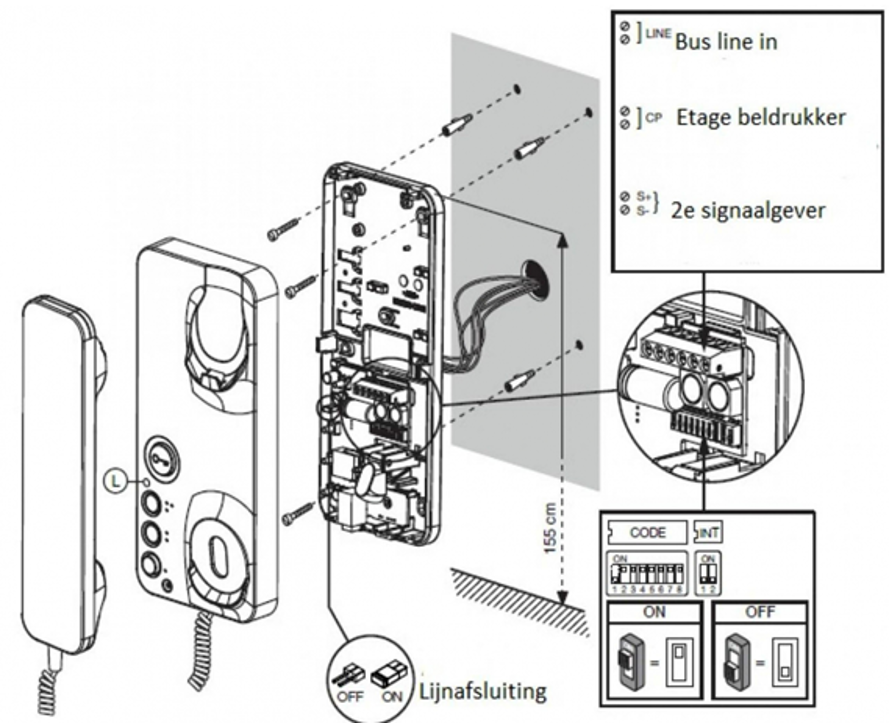

Montage
Montagehoogte
- Advieshoogte: circa 1,55 m.
- Bij rolstoelgebruik: circa 1,10–1,30 m.
Werkwijze
- Zet de montageplaat vast.
- Sluit de bedrading aan.
- Stel de dipswitches in.
- Klik het toestel op de montageplaat.
- Schakel de voeding in.
Aansluitingen
Klemmenstrook (14)
- LINE IN – 2Voice BUS-ingang.
- CP – Etagebel of oproep aan verdieping.
- S+ / S- – Extra bel of oproepherhaling.
Uitgang S+ / S-: 25 mA bij 24 V.
Adressering

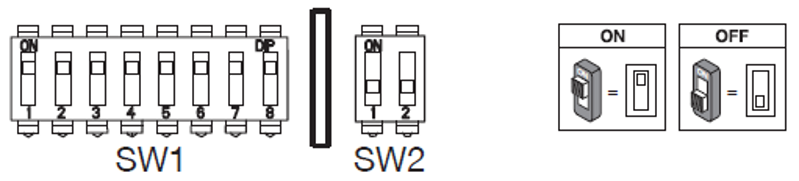

Dipswitch-instelling
De adressering gebeurt via SW1 en SW2. Stel deze in vóór ingebruikname.
SW1
- SW1.1 heeft geen functie.
- Gebruik SW1.2 t/m SW1.8 voor de Usercode.
- Instelbereik Usercode: 0 t/m 126.
SW2
Gebruik SW2 om het toestel als Master of Slave in te stellen.
- 00 = Master (default)
- 01 = Slave 1
- 10 = Slave 2
- 11 = Slave 3
Jumpers
Lijnafsluiting
Op de achterzijde bevindt zich een schakelaar voor lijnafsluiting.
- ON = lijnafsluiting actief
- OFF = lijnafsluiting uit
Gebruik de instelling volgens de 2Voice-bustopologie en het aansluitschema. Controleer vooral het laatste toestel op de lijn.
Let op: De exacte toepassing van de lijnafsluiting per topologie staat niet in de aangeleverde bron. Controleer dit in het aansluitschema.
Inbedrijfstelling
- Controleer de montage van de montageplaat.
- Controleer de aansluiting van LINE IN.
- Controleer eventuele aansluitingen op CP en S+ / S-.
- Stel SW1 en SW2 in volgens het adresplan.
- Controleer de instelling van de lijnafsluiting.
- Klik het toestel op de montageplaat.
- Schakel de voeding in.
Instellingen / configuratie
Usercode
Gebruik SW1.2 t/m SW1.8 om de Usercode in te stellen. De Usercode is instelbaar van 0 t/m 126.
Master of Slave
Gebruik SW2 om het toestel als Master of Slave te configureren.
- Master: 00
- Slave 1: 01
- Slave 2: 10
- Slave 3: 11
Overige instellingen
Voor de onderstaande instellingen raadpleeg je de officiële Urmet producthandleidingen:
- Belvolume
- Beltoon instellen
- Automatische deuropener
- Intercomtoetsen programmeren
- Mute instellingen
De exacte instellingen staan niet in de aangeleverde bron. Controleer dit in de officiële handleiding.
Veelgemaakte fouten / aandachtspunten
- CODE-dipswitches niet volgens adresplan instellen.
- INT-dipswitches vergeten bij meerdere toestellen op één gebruiker.
- Lijnafsluiting verkeerd instellen.
- CP-etagebel op verkeerde klemmen aansluiten.
- S+ / S- gebruiken als busaansluiting.
Technische specificaties
- Systeem: Urmet 2Voice
- Voedingsspanning: 36–48 V
- Uitgang S+ / S-: 25 mA bij 24 VDC
- Bedrijfstemperatuur: -5 °C tot +50 °C
- Afmetingen: 200 × 90 × 52 mm
- Max. parallel binnen één appartement: 4 binnenposten (master + slaves 1 t/m 3)
