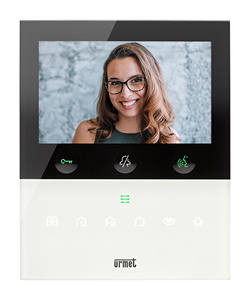

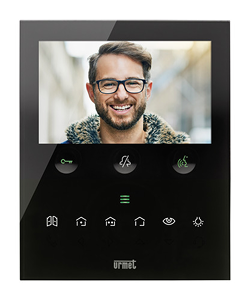

De VOG5W is een handsfree 2Voice binnentoestel met display en wifi. Dit artikel gebruik je bij montage, aansluiting en basisconfiguratie van het toestel.
Snel naar
- Montage
- Aansluitingen
- Adressering (dipswitches)
- Jumpers (voeding en lijnafsluiting)
- Inbedrijfstelling en basisinstellingen
- Veelgemaakte fouten/aandachtspunten
- Technische specificaties
- Voor gebruik van dit toestel is een lokale voeding 1723/22 vereist.
- Voor gebruik van de CallMe functie (call forwarding naar smartphone) is een werkende wifi met internetverbinding nodig.
Montage
Montagehoogte
- Standaard: circa 1,50 m
- Rolstoelgebruik: 1,10 – 1,30 m
Werkwijze
- Montageplaat vastzetten
- Bedrading aansluiten
- Dipswitches instellen
- Jumpers instellen
- Toestel op de plaat klikken
- Beschermfolie verwijderen
- Voeding inschakelen
Aansluitingen

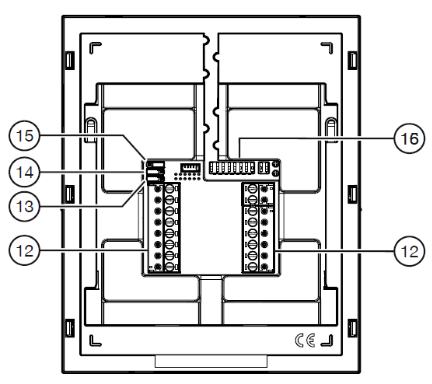

Rechter klemmenstrook (12)
- LINE IN: 2Voice BUS-ingang
- LINE OUT: 2Voice BUS-uitgang
- CP: etagebel/oproep aan verdieping
- PANIC: paniekalarm-ingang
Linker klemmenstrook (12)
- V+/V-: lokale voeding 1723/22
- S+/S-: extra bel/oproepherhaling
- X1/X2: Yokis 1-potentiaalvrij contact (max. 50 mA @ 24 Vdc)
- Y1/Y2: Yokis 2- potentiaalvrij contact (max. 50 mA @ 24 Vdc)
Adressering (dipswitches)

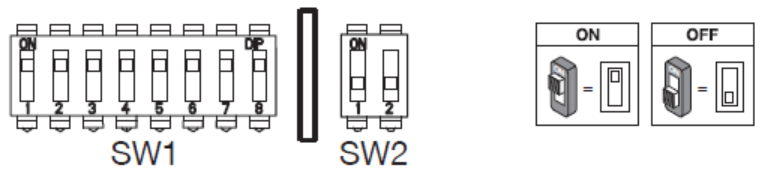

- Zet schakelaar SW1.1 op ON (wifi aan)
- Gebruik SW1.2 tot 1.8 om de Usercode in te stellen (0 t/m 126)
-
Gebruik SW2 om het toestel als Master of als Slave in te stellen
- 00 = Master (default)
- 01 = Slave 1
- 10 = Slave 2
- 11 = Slave 3
Let op: hoe hoger de usercode, hoe langer de opstarttijd van het toestel. Dit kan oplopen tot 17 minuten.
Jumpers
Lokale voeding
Maak gebruik van de lokale voeding1723/22 en stel de jumpers JP1 (15) en JP2 (14) in volgens onderstaande afbeelding.
Lijnafsluiting
Sluit elk (binnen)toestel aan het einde van de lijn af met een lijnafsluiting
JP3 (13) : Lijnafsluiting AAN (default), wanneer de LINE OUT niet gebruikt wordt.
JP3 (13) : Lijnafsluiting UIT, wanneer de LINE OUT wel gebruikt wordt om het signaal door te lussen naar een volgend toestel.
Inbedrijfstelling en basisinstellingen
Display activeren
- Schakel het display in door 2x op de
- toets te drukken.
Navigeren
- Gebruik de pijltjestoetsen om door het menu te navigeren.
- Druk op de bevestigingstoets om te bevestigen:
Basisinstellingen

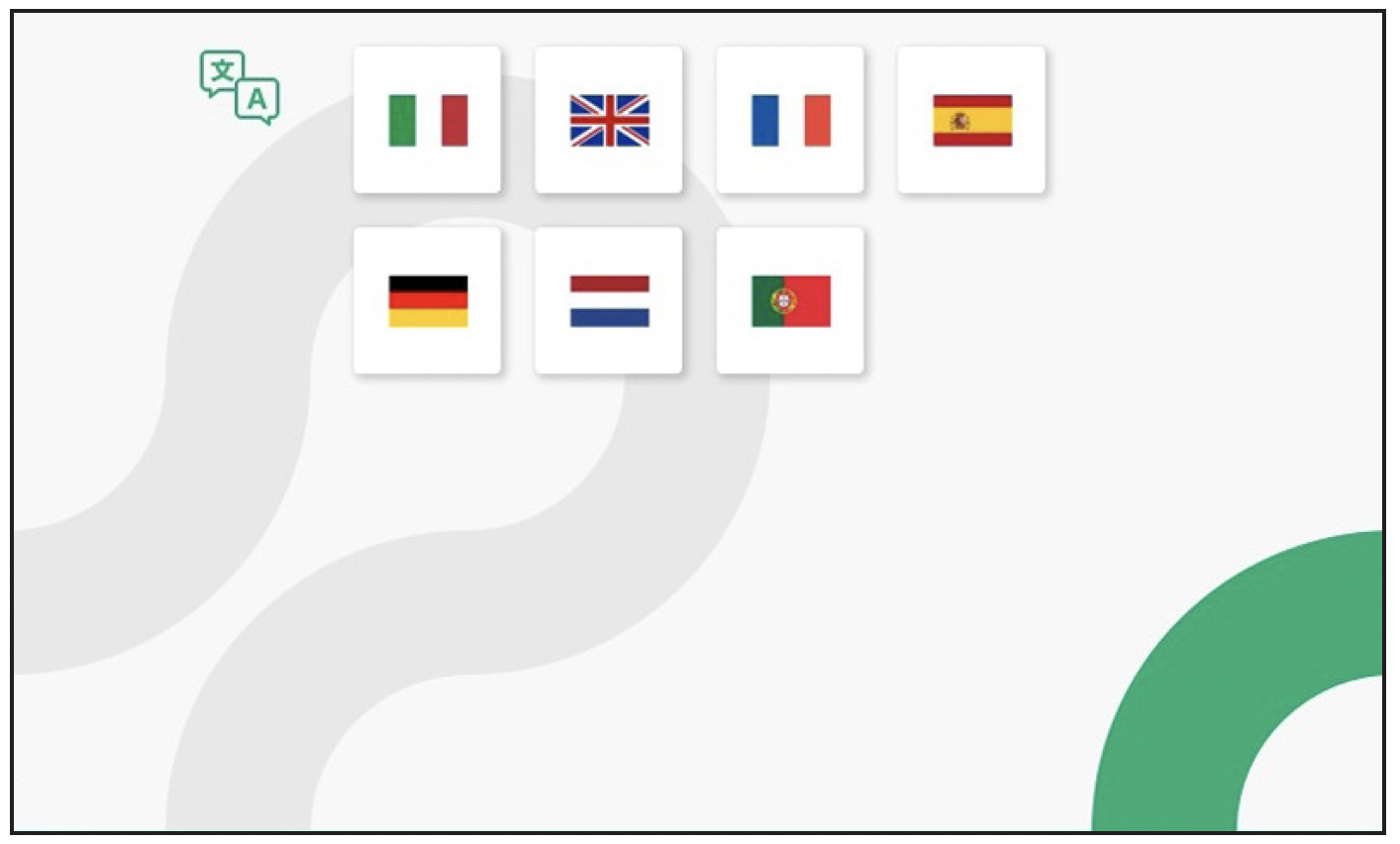

1. Taal selecteren bij eerste inschakeling of na factory reset.

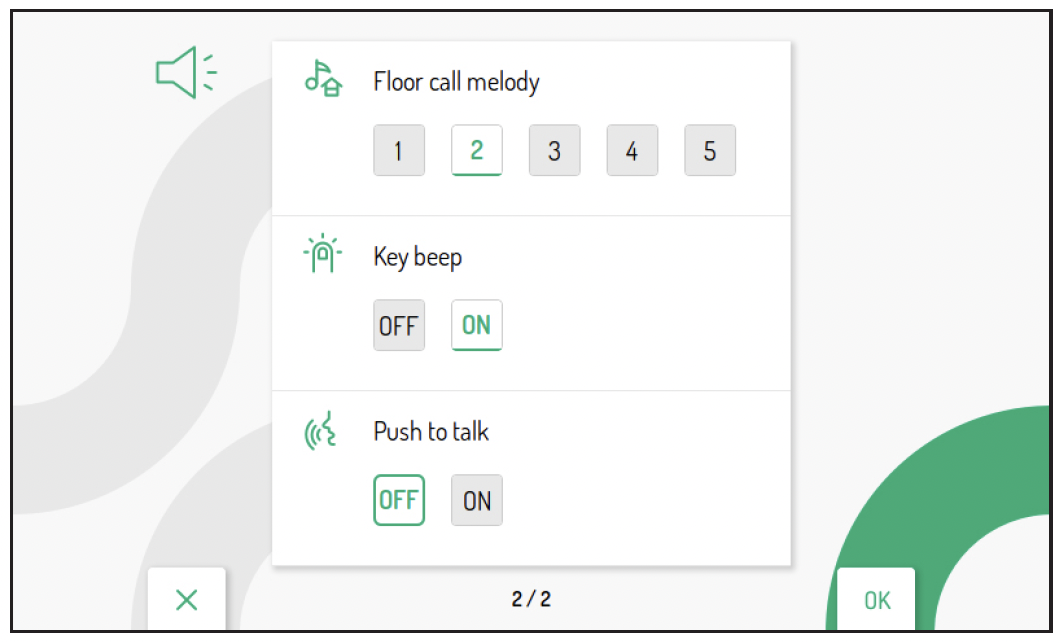

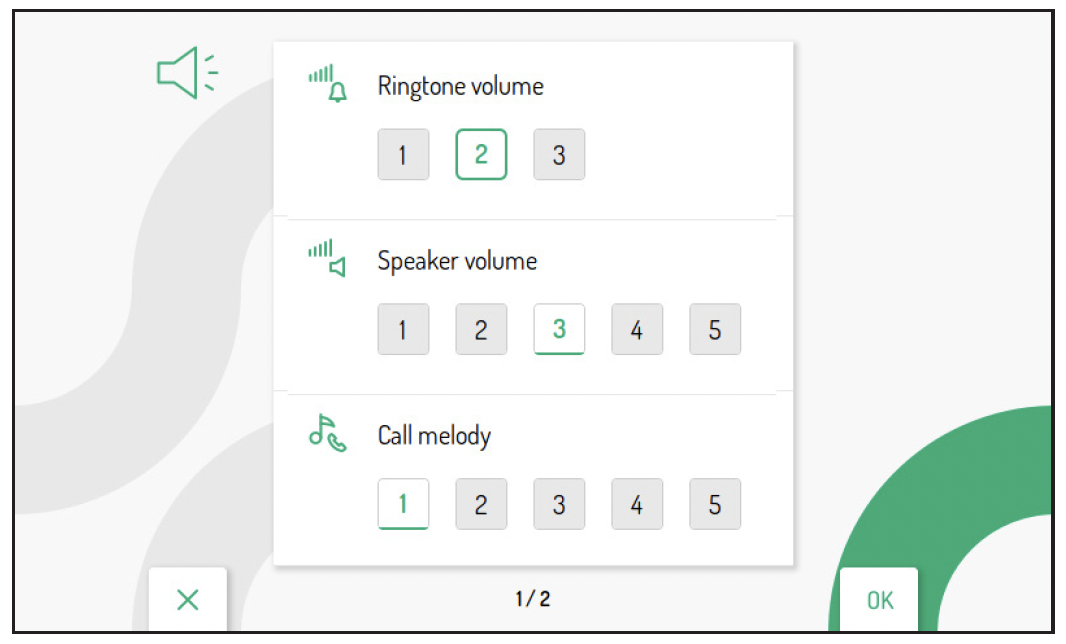

2. Audio instellen: belvolume, luidspreker, melodie.

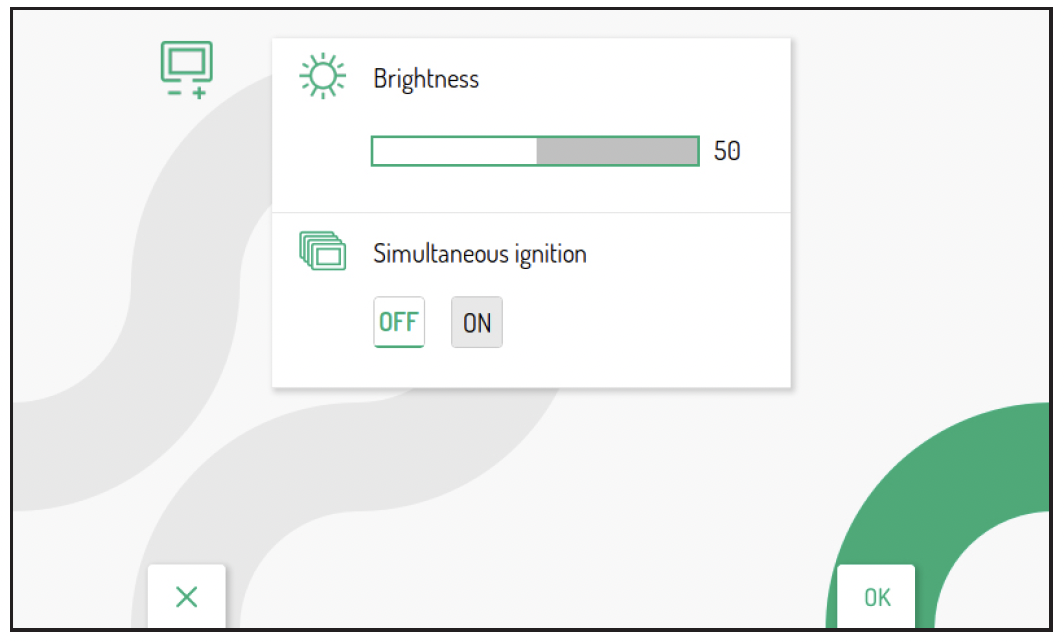

3. Video instellen: helderheid
Bij meerdere slave binnentoestellen: zet “Simultaneous ignition” AAN zodat alle schermen gelijktijdig inschakelen bij een oproep. Dit werkt alleen als elk toestel is aangesloten op een uitgang van een signaalvereler.
4. CallMe functie instellen: oproepdoorschakeling naar mobiele telefoon
Zie artikel: CallMe functie configureren voor VOG5W-monitor (voor installateur)
Overige instellingen
Voor onderstaande instellingen raadpleeg je de officiële Urmet producthandleidingen. Je vindt deze in het productenportaal van Elbo Technology: ga naar het betreffende product en open ‘Bijlagen’.
- CallMe / oproepdoorschakeling (alleen master)
- Wifi activeren op slave
- Yokis-commando’s en knoptoewijzing
- automatische deuropener (timing)
- mute-timer / belplanning
- touchless / gesture / voice commands
- firmware update en factory reset
Veelgemaakte fouten/aandachtspunten
- Master/slave verkeerd ingesteld op SW2. Daardoor werken parallelle toestellen niet correct.
- Usercode dubbel gebruikt in dezelfde installatie.
- JP3 lijnafsluiting niet uitgezet wanneer er doorgelust wordt naar een volgend toestel.
Technische specificaties
- Systeem: Urmet 2Voice
- Voedingsspanning: lokale voeding 1723/22
- Stroomverbruik standby: < 110 mA
- Stroomverbruik in bedrijf: < 370 mA
- Uitgang S+/S-: 25 mA bij 24 VDC
- Display: 5" TFT-LCD
- Resolutie: 800 × 400 pixels
- Bedrijfstemperatuur: -5 °C tot +50 °C
- Afmetingen: 160 × 130 × 26 mm
- Maximaal parallel binnen één appartement 4 binnentoestellen (master + slaves 1 y/m 3)
